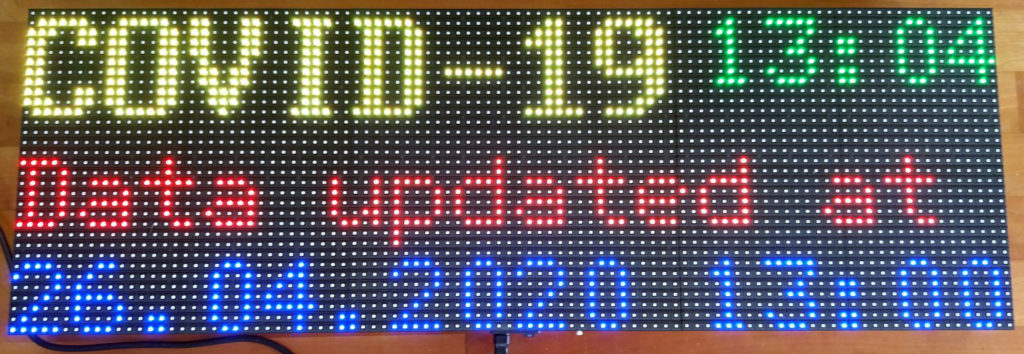

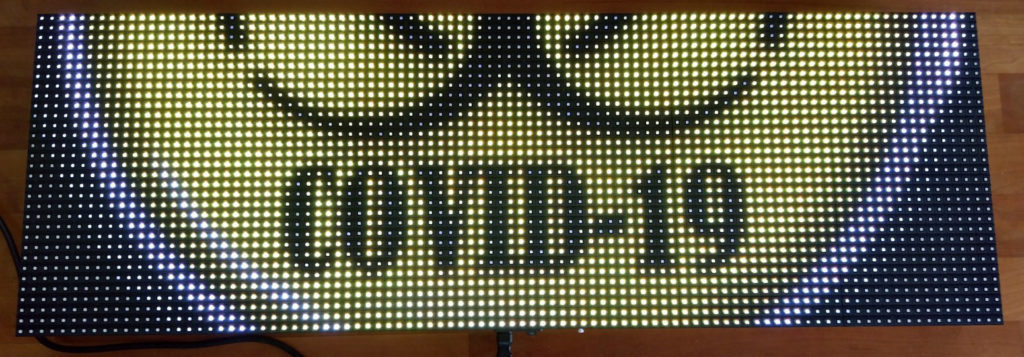

Auf Grund der Coronavirus-Situation flammte die Idee wieder auf eine Statusanzeige mittels LED-Matrix zu bauen. Die nötige Hardware war bereits vorhanden:

  • 6 Stück P10 Outdoor LED-Module 32×16 ( Link* )
  • Raspberry Pi
  • Raspberry Pi HUB75 HAT (geht auch ohne aber macht es einfacher)
  • 4mm MDF für das Gehäuse (und bestenfalls ein Lasercutter [DXF] )
  • 5V Netzteil, min. 10 A ( Link* )
  • Kleinteile wie Kabel, Netzbuchse, Taster, Schrauben
Den HUB75-HAT habe ich etwas modifiziert damit der Raspberry Pi stabiler gegen Stromschwankungen (durch die LED`s) ist und ich auch einen Taster habe mit dem ich den Raspberry herunterfahren kann. Der Taster wurde an PIN 39 (GND) und PIN 40 (GPIO21) angeschlossen. Tutorials wie man diesen Taster dann auslesen kann gibt es genug weshalb ich hier nun nicht darauf eingehe. Der 100uF -Kondensator in Serie mit einem 6,8 Ohm Widerstand ist an PIN 1 und PIN 2 angeschlossen (Achtung: Auf richtige Polarität achten)

Ob der Kondensator nun nötig ist, hängt von eurem Netzteil ab, mein Labornetzteil lieferte nur 5,1 A und ist wohl überfordert gewesen, mit dem nun verbauten 20A-Netzteil würde es vermutlich auch ohne gut laufen. Der Widerstand ist dazu da um den Spannungsregler des RPI vor einem hohen Einschaltstrom zu schützen, ich fürchte ich habe durch weglassen dieses Widerstands den vorherigen Raspberry gekillt 😉

Weiters habe ich die 5V und GND-Verbindungen des HUB75 HAT ebenfalls an den Ausgang des 5V Netzteils angeschlossen. Somit wird der Raspberry darüber mit Strom versorgt und braucht keine eigene Stromquelle mehr.

Am Raspberry selbst wurde das aktuelle Raspian installiert sowie folgende Matrixlibrary
https://github.com/hzeller/rpi-rgb-led-matrix

Diese ist auch gut dokumentiert und sollte somit für jeden leicht zu installieren sein. Läuft auf quasi allen Raspberries, ich hatte sie auf Raspberry 3, 3B (R.I.P) und 4 nun im Einsatz.
Alle Panel auf eine plane Oberfläche legen, darauf achten dass sie richtig herum liegen. (Die Pfeile sollten in dieselbe Richtung zeigen)
Die Grundplatte darüberlegen und die Panel mit den 4mm-Schrauben fixieren. Dann die Datenkabel verbinden
Nun den Raspberry inkl. HUB75-HAT und das 5V Netzteil anschrauben sowie die Stromkabel für die Panels verbinden. Eine Netzstrombuchse mit einem kurzen Kabel versehen und an das Netzteil anschließen.
Nun die Seitenwände und die Stabilisierungsteile anleimen. Dann den Gehäusedeckel einlegen und mit einem Bohrer die Stabilisierungshölzer vorbohren. Hier kommen am Schluß dann die Befestigungsschrauben für den Gehäusedeckel rein.
Strom anschließen und Beispiele der Lib ausprobieren oder was eigenes programmieren 🙂
